Scroll down for the English version of the text!
SCHEDULE UPDATE: We will attempt launch on June 26th around 11:00-12:00 UTC (14:00-15:00 EEST).
UPDATE: The flight has a new call sign OH3HAB (OH3VHH is no longer in use)!
AIKATAULUPÄIVITYS: Lähetämme pallon ilmaan sunnuntaina 26.6. klo 14-15 Suomen aikaa. Lento voi toki myöhästyä, jos teknisiä ongelmia ilmenee.
PÄIVITYS: Lennon lähetteen uusi kutsu on OH3HAB (eli OH3VHH ei ole enää käytössä)!
Hämeenlinnan Radioamatöörit ry, OH3AA, tekee stratosfääripallolennon. Lähetämme pallon ilmaan sunnuntaina 26.6. klo 14-15 Suomen aikaa. Lento voi toki myöhästyä, jos teknisiä ongelmia ilmenee. Pallo lähetetään Hämeenlinnan Miemalasta.
Otamme vastaan myös kuuluvuusraportteja pallon lähetteestä sekä 70 cm että 80 m bandeilta. Merkitse raporttiin nimesi, mahdollinen radioamatöörikutsusi ja vastaanottimen paikkatieto (paikkakunta ja/tai lokaattoriruutu). Raportteja voi lähettää sähköpostilla kerhomme osoitteeseen oh3aa@sral.fi!
Lennon hyötykuormana on jälleen modifioitu Vaisalan RS41-radiosondi edellisten lentojen tapaan. Tällä kerralla mukana on lisälähetin sekä dipoli 80 metrin bandille, jotta sondi voi lähettää CW ja Horus 4FSK-lähetteitä myös HF-taajuusalueella. Lähetteistä Horus 4FSK on ylivoimaisesti paras lähetelaji pallon seurantaan ja tarvitset siihen SSB-vastaanottimen USB-sivukaistalla.
Pallolentoa voi seurata netistä myös ilman omaa radiolaitteistoa seuraavissa osoitteissa:
- UUTTA: APRS-paikkatiedot sekä Horus-paikkatiedot ovat seurattavissa SondeHub-palvelun radioamatööriversiossa:
- Molemmat paikkatiedot (näyttää kaikki lennot): https://amateur.sondehub.org/#!mt=Mapnik&mz=7&qm=3h&mc=60.98377,26.1145
- Pelkkä APRS paikkatieto on seurattavissa netissä aprs.fi-palvelussa osoitteessa: https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
- Pelkkä Horus-paikkatieto seurattavissa netissä Habhub-palvelussa osoitteessa: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
Lähetelajit ja seuranta
Pallolennon lähetin käyttää seuraavia taajuuksia ja lähetelajeja:
- 432.500 MHz APRS (1200 bps) – vastaanotetaan FM-modella
- 432.500 MHz Horus 4FSK v2 (100 baud) – vastaanotetaan USB-modella
- 3.595 MHz – CW
- 3.607 MHz – Horus 4FSK v2 (50 baud) – vastaanotetaan USB-modella
Lähetin toimii yhdellä taajuudella kerrallaan, joten taajuudella kannattaa odottaa hetki lähetettä. Huomaa, että Horus 4FSK-lähete käyttää eri nopeutta 80 metrillä!
Lähetysteho on 70cm bandilla noin 60 mW ja 80 metrin bandilla noin 20 mW.
Tule mukaan seuraamaan pallolentoa omalla radioasemallasi! CW-majakkaa voit vastaanottaa normaaliin tapaan pelkällä rigillä. APRS- ja Horus 4FSK-lähetteisiin tarvitset avuksi tietokonetta tai APRS-yhteensopivan radion.
Lue alta tarkemmat ohjeet kunkin lähetteen vastaanottoon.
CW-vastaanotto
CW-lähetteen sisältö on: kutsu OH3HAB, 6-kirjaiminen lokaattori, korkeus metreinä, maanopeus (km/h) sekä sondin sisälämpötila (C).
Esimerkki CW-sanomasta:
OH3HAB KP21FW 12345m 123 km/h 20C
CW-lähete on ainoastaan taajuudella 3.595 MHz eli 80m bandilla.
APRS-vastaanotto
Lähete sisältää tavallisen APRS-paikkatietopaketin kutsulla OH3HAB-11.
APRS paikkatieto on seurattavissa netissä osoitteessa:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
APRS-paketteja voi vastaanottaa radiolla, jossa on tuki 1200 baudin APRS-lähetteelle.
Huomaa, että myös APRS-taajuus on 432.500 MHz eli 70 cm bandilla!
Voit käyttää vastaanottoon myös RTL-SDR-USB-tikkua ja Direwolf-ohjelmaa, joka lähettää APRS-tiedot nettiin seurattavaksi APRS Internet Service-palveluun. Tällöin seuranta onnistuu mm. https://aprs.fi/-palvelussa. Ohjeita Direwolfin käyttöön löytyy esimerkiksi artikkelista Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
Windows-käyttöjärjestelmällä on mahdollista käyttää esim. APRSISCE-ohjelmaa, katso lisätietoja artikkelista Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
Horus 4FSK-vastaanotto
Lähetin lähettää Horus 4FSK (versio 2) paikkatietopaketin muutama kerta peräkkäin, nimi OH3HAB-4FSK-V2.
Horus-paikkatieto seurattavissa netissä Habhub-palvelussa osoitteessa: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
4FSK-lähetettä voi dekoodata Horus GUI-ohjelmalla, jonka saa Windowsille ja
macOS:lle yksinkertaisen asennusohjelman avulla, ks. Downloads-linkki osoitteessa: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX)
Windows- ja macOS-versiot Horus GUI:sta ovat ladattavissa osoitteessa: https://github.com/projecthorus/horus-gui/releases – Seurantaan täytyy käyttää uusinta versiota 0.3.7 tai uudempaa!
Horus GUI toimii myös Linuxilla, mutta se tulee asentaa komentoriviohjeiden mukaan:
https://github.com/projecthorus/horus-gui#usage
Käytä Horus GUI:ssa asetuksia:
– Mode: Horus Binary v1/v2 (pallo lähettää v2-versiota)
– Baudrate: 70 cm bandille -> 100 baud, 80m bandille -> 50 baud
– Enable Mask Estim.: raksi päällä
– Tone spacing: 270
– Manual Estim. Limits: ei raksia
– Enable Habitat Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon Habhubiin!
– Enable SondeHub-Ham Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon myös SondeHub Amateur-palveluun!
– Voit myös halutessasi määritellä vastaanotinasemasti tiedot kohdissa:
Callsign, Lat/Lon, Antenna, Radio, mutta nämä tiedot eivät ole pakollisia.
Horus 4FSK-lähete on taajuuksilla 432.500 MHz (70 cm bandi) sekä 3.607 MHz (80m bandi). Käytä vastaanotossa USB-moodia.
ENGLISH VERSION OF THE TEXT BELOW
Club Hämeenlinnan Radioamatöörit ry, OH3AA, will launch a high-altitude balloon in late June. We will attempt launch on June 26th around 11:00-12:00 UTC (14:00-15:00 EEST). The launch site is in Hämeenlinna, Finland.
You can send us reports about reception of the balloon transmission on both 70 cm and 80-meter bands. Include your name, possible call sign and your receiver location (city and/or locator square) in the report. The reports can be sent via email to our club email address oh3aa@sral.fi!

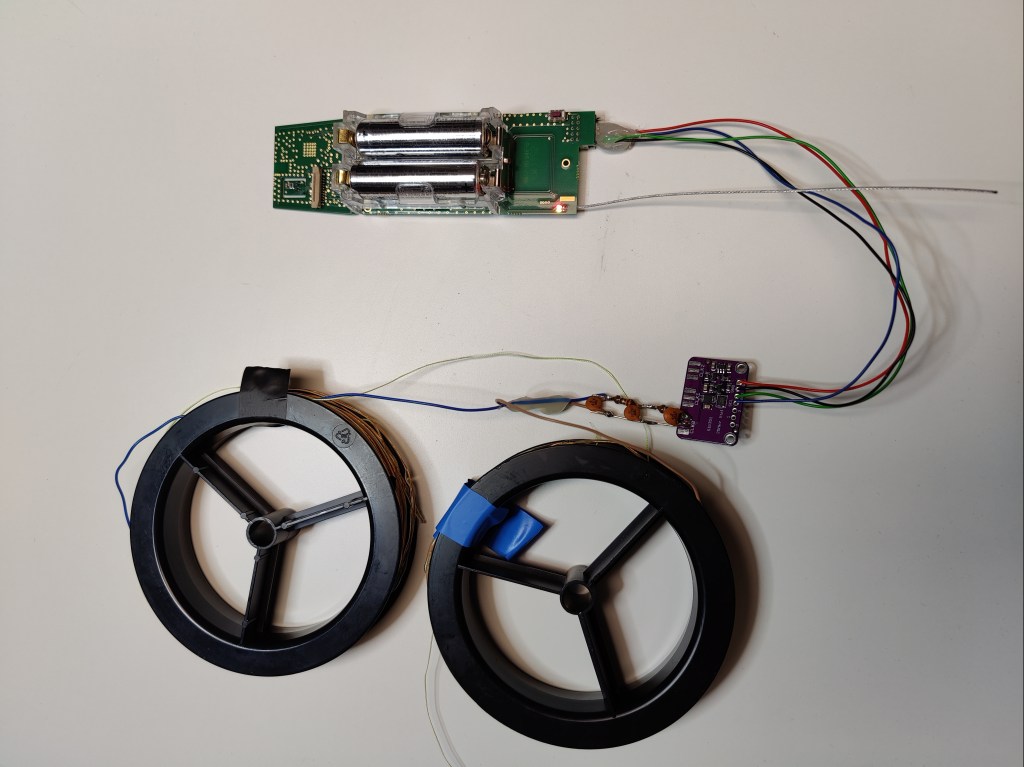

The flight payload is a modified Vaisala RS41 radiosonde. This time we have added a transmitter for the 80m band, where the sonde will transmit on CW and Horus 4FSK modes. Horus 4FSK has an excellent performance for tracking the balloon. An SSB receiver on USB side band is necessary for receiving Horus 4FSK.
You can also follow the flight without any radio hardware via the following services:
- NEW: Both APRS and Horus position reports are available in the amateur radio version of SondeHub:
- Both modes (shows all flights): https://amateur.sondehub.org/#!mt=Mapnik&mz=7&qm=3h&mc=60.98377,26.1145
- APRS position reports (only) are available in aprs.fi at: https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
- Horus 4FSK position reports (only) are available in Habhub at: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
Transmission frequencies and modes
The flight payload transmitter uses the following frequencies and modes:
- 432.500 MHz APRS (1200 bps) – using FM mode
- 432.500 MHz Horus 4FSK v2 (100 baud) – using USB mode
- 3.595 MHz – CW
- 3.607 MHz – Horus 4FSK v2 (50 baud) – using USB mode
The transmitter is active on one band at a time, so there will be pauses in transmissions if you follow a single frequency. Please note that the Horus 4FSK mode uses different baud rates on 70 cm and 80-meter bands.
Transmit power is 60 mW on the 70cm band and about 20 mW on the 80-meter band.
Join us to receive the flight transmissions using your own station equipment. The CW beacon can be received as usual on a regular ham radio rig. The APRS and Horus 4FSK require use of a computer or a rig that supports APRS reception.
See more details below about receiving each mode.
Receiving CW
The CW transmission content includes: the call sign OH3HAB, 6-letter Maidenhead locator, altitude in meters, ground speed in km/h and the internal temperature of the sonde in degrees of Celsius.
An example of the CW transmission would be:
OH3HAB KP21FW 12345m 123 km/h 20C
The CW transmission is present only on frequency 3.595 MHz (80 m band).
Receiving APRS
The APRS transmission consists of regular APRS location reports using call sign OH3HAB-11.
You can follow the flight using the APRS location reports via the aprs.fi website:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
The APRS packets can be received using any standard 1200-baud APRS receiver.
Please note that the APRS transmissions are present only on frequency 432.500 MHz (70 cm band)!
You can build an affordable and easy APRS IGate receiver using an RTL-SDR receiver USB stick and the Direwolf software, which delivers APRS data to the APRS Internet Service. This data is visible in the https://aprs.fi/ website, for example. For more information about using Direwolf, see: Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
For a Windows-based solution using APRSISCE, see Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
Receiving Horus 4FSK
The sonde transmits Horus 4FSK (version 2) location in bursts of multiple packets using name OH3HAB-4FSK-V2.
You can follow the flight using the Horus location information via the Habhub website: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
You can decode the Horus 4FSK transmissions using the Horus GUI application, which can be set up on Windows and macOS using a simple installer. See further instructions at: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX)
The Windows and macOS versions of Horus GUI are available at: https://github.com/projecthorus/horus-gui/releases – Please use version 0.3.7 or newer!
Horus GUI is also available on Linux, but it is necessary to use command-line based installation according to the instructions at: https://github.com/projecthorus/horus-gui#usage
Use the following settings in Horus GUI for reception:
– Mode: Horus Binary v1/v2 (the transmitter uses v2)
– Baudrate: 70 cm band -> 100 baud, 80 m band -> 50 baud
– Enable Mask Estim.: checked
– Tone spacing: 270
– Manual Estim. Limits: not checked
– Enable Habitat Upload: checked, which will share the balloon location in Habhub!
– Enable SondeHub-Ham Upload: checked, which will share the balloon location also in SondeHub Amateur service!
– You can also share details about your receiver station by entering:
Callsign, Lat/Lon, Antenna, Radio, but this information is optional.
The Horus 4FSK transmission is present on frequencies 432.500 MHz (70 cm band) and 3.607 MHz (80-meter band). Use the USB mode for reception.
