Toistimet

Kaikki toistimet

Tyyppi Teho Avaus Taajuus (MHz)
Puhe OH3RAA 100 W Tone 1750 145.675, RX -0.6
Puhe OH3RAA, (R.NET) 50 W Tone 1750 434.975, RX -2.0
Puhe OH3RAA 15 W Tone 1750 1297.050, RX -6.0
DMR (FinDMR NG) 434.5875
Digi OH3RDA-3, APRS 144.800
Digi OH3RBA, pakettiradiogateway 144.825
Digi OH3RDA-2, 1200 Bd  15 W 144.875
Digi OH3RDA-7, 1200 Bd  15 W 433.650
Digi OH3RDA-9, 9600 Bd 432.725

Yliviivatut toistimet eivät ole tällä hetkellä käytössä.

Puhetoistinasemat

Puhetoistinasemat OH3RAA sijaitsevat kerhoasemalla OH3AA Miemalassa. Taajuudet ovat
145.675, 434.975 ja 1297.050 MHz. Lähtötehot VHF 100W, UHF 50W ja giga 15W.

VHF-toistimen runkoon on käytetty modifioituja osia Mobiran RC-25 ARP-puhelimesta,
paikallisoskillaattori on omatekoinen ja päätevahvistimena on 130W Henry-radion vahvistin. Toistinlogiikkana toimii Lajax-repeater-kortti.

UHF-toistin on BSR-450, lähtöteho 50W ja se on kytketty R.net-verkkoon. Toistinerotus on 2000kHz.

Gigan toistimen runko on BD-58, johon on rakennettu uudet RX- ja TX-kortit, jotka käyttävät alkuperäisiä syntikoita. Pääteasteessa on RA18H1213-hybridi. Logiikkana on RD58-levy (P8E) ja R58-softa.

Aliäänet tms eivät ole käytössä missään toistimessa Hämeenlinnassa.

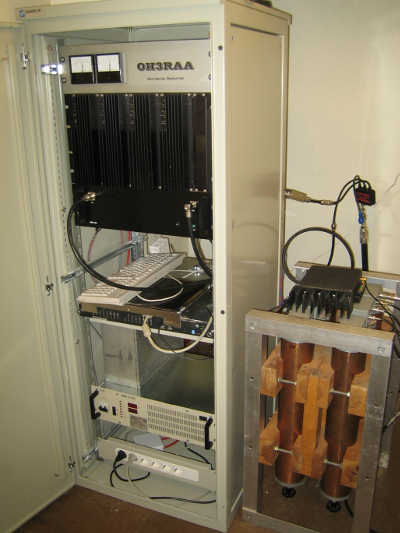

oh3aa-toistinasema
Toistinasemaräkki kalusteineen. Käyttöjännite on akkuvarmennettu 48V, josta muodostetaan 13.5VDC ja 230VAC. Varakäyntiaikaa on ”riittävästi”.

Digitoistinasemat

Digitoistinasema OH3RDA sijaitsee Ahveniston keskussairaalan katolla. Taajuudet 144.875 (OH3RDA-2) ja 433.650 MHz (OH3RDA-7) eli 1200 Bd ajetaan diplexerillä X-200-vertikaaliin. Lähtöteho molemmissa noin 15W. Radiot ovat Mobiran RC-25 ja NB-59. Toistinasema OH3RDA-9 on liitetty 9600 Bd runkoverkkoon taajuudella 432.725 MHz, jossa radiona Benefon TDM-10 ja antenneina kaksi 10-elementtistä yagia, toinen suunnattuna Riihimäelle ja toinen Tampereelle. Asema on tällä hetkellä varalla, ei siis aktiivikäytössä.

APRS-toistinasema OH3RDA-3 toimii samassa paikassa taajuudella 144.800MHz. Radiona on MDR-150. Antennina X-200-vertikaali.

Pakettiradiogateway OH3RBA (DOS/Xrouter/BPQ) toimii kerhoasemalla taajuudella 144.825 MHz. Tämän kautta pääsee Telnet-yhteydellä kiinni mm DX-Clustereihin. Antenni on X-200 ja radiona RC-25/s 25W. Protokolla AX.25. Tämä alkaa olla jo menneen talven lumia… mutta saattaa olla vielä joskus Winmor-lisuke?

Antennit

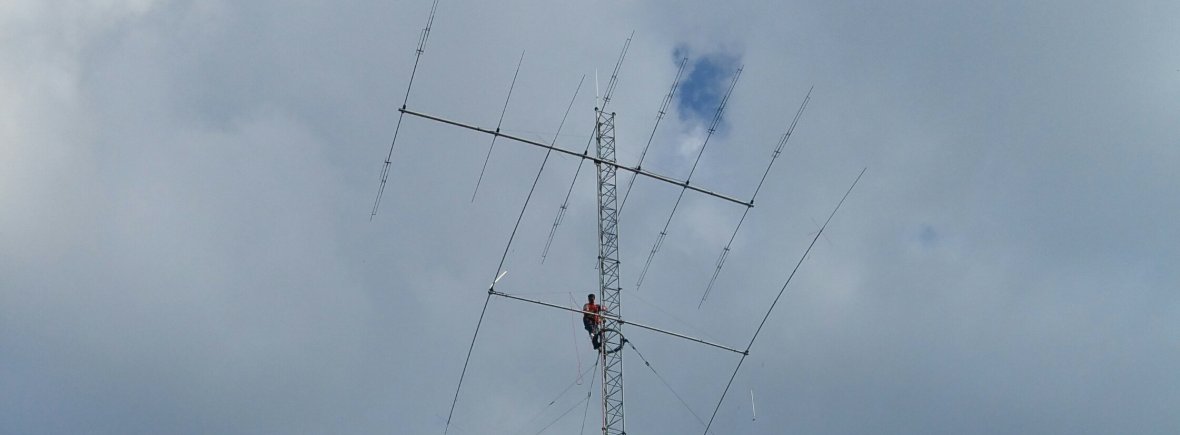

Antennina vastaanotossa on kolmen bandin Comet GP-98-vertikaali mastossa 42m korkeudessa (208m asl). Lähettimien antenni on kolmen bandin Diamond X-7000N. Toistimien antennit on kytketty triplexereillä (Comet CFX-431) lähettimiin ja vastaanottimiin. Antennikaapeleina on käytössä 7/8′ kaapelit. Vain VHF:llä on käytössä duplexerit. Antennien isolaatio on riittävä muilla bandeilla.

oh3aa-antennit-2016-iso-3
