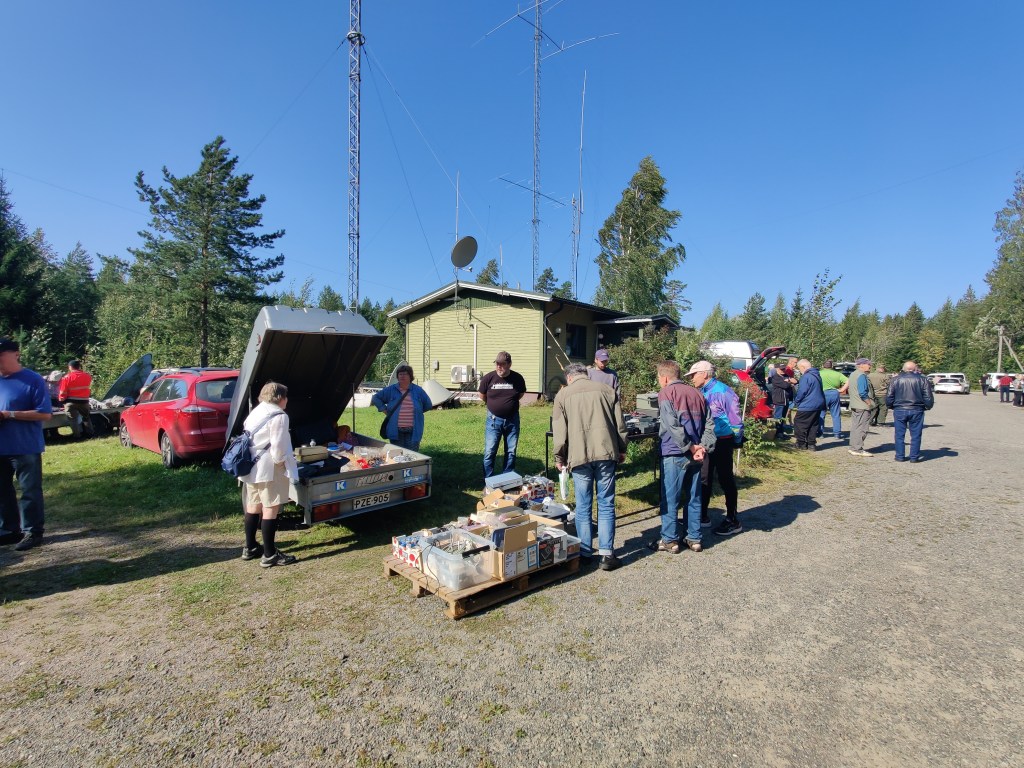

Järjestämme perinteiset Rompepäivät sunnuntaina 21.8. klo 9-15. Valmistelemme kerholla tilat, piha-alueen ja teltan käyttökuntoon ensi viikon maanantain 15.8. kerhoiltana klo 18:00 alkaen. Tule mukaan auttamaan talkoissa!

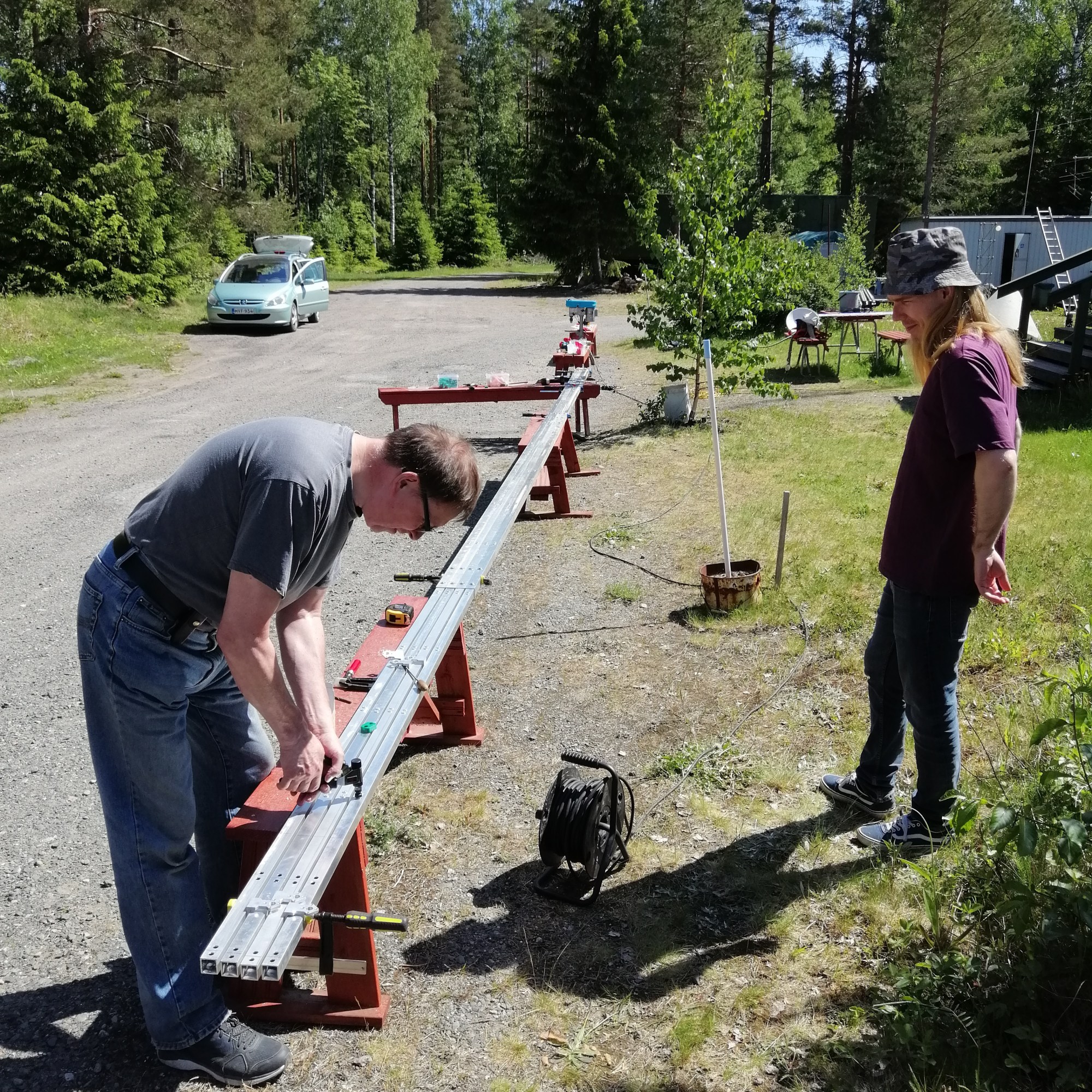

Kerholla on myynnissä kolmiomasto, jossa on 3 kpl 6 metrin pituisia osia. Maston hinta on 500 €. Ota yhteyttä mastoon liittyen sähköpostilla oh3aa@sral.fi. Alla on kuvia mastosta.
PÄIVITYS: Valitettavasti seurantalaitteena käytetty sondi rikkoutui jostakin syystä, joten seurantaa amatööritaajuuksilla ei lennolle ole. Partiolaisilla on kuitenkin oma seurantalaite käytössään.
Hämeenlinnan Radioamatöörit ry avustaa Malmin Tuulenkävijöitä sekä Nummelan Tuulenkävijöitä heidän stratosfääripallolennossaan, joka järjestetään torstaina 21.7. klo 11:00. Pallo lähetetään Kajo 2022-partioleiriltä Hämeenlinnan Evolta.
Lennolla on käytössä kerhomme kutsu OH3HAB, RS41-sondiin perustuva seurantalähetin sekä vastaanotinlaitteistoa.
Partiolaisten pallon hyötykuormassa on myös heidän omaa laitteistoaan mm. kuvaamista varten, joten hyötykuorman löytäminen laskeutumisen jälkeen on tärkeää.
Osallistu tapahtumaan omalla vastaanotinlaitteistollasi Horus 4FSK tai APRS-lähetteille, jotta palloa voidaan seurata tarkasti ja saada sen laskutumispaikka selville. Suosittelemme seuraamaan Horus 4FSK-lähetettä, koska sen kuuluvuus on huomattavasti APRS:ää parempi!
RS41-lähetin on konfiguroitu samalla tavalla kuin aiemmillakin lennoilla eli sondin lähete on taajuudella 432.500 MHz. Tällä kertaa sondi lähettää vain Horus 4FSK ja ARPS-lähetteitä.
Alla vielä tarkat ohjeet 4FSK- ja APRS-lähetteiden seurantaan!
Pallolentoa voi seurata netistä myös ilman omaa radiolaitteistoa seuraavissa osoitteissa:
Pallolennon lähetin on radioamatöörikäyttöön uudelleenohjelmoitu Vaisalan RS41-radiosondi, joka käyttää seuraavia taajuuksia ja lähetelajeja:
Lähetysteho on noin 60 mW. Eri lähetelajit lähetetään peräkkäin, yksi kerrallaan.
Tule mukaan seuraamaan pallolentoa omalla radioasemallasi! Lue alta tarkemmat ohjeet kunkin lähetteen vastaanottoon.
Lähetin lähettää Horus 4FSK (versio 2) paikkatietopaketin muutama kerta peräkkäin, nimi OH3HAB-4FSK-V2.
Horus-paikkatieto seurattavissa netissä SondeHub Amateur-palvelussa osoitteessa: https://amateur.sondehub.org/#!mt=Mapnik&mz=7&qm=3h&mc=61.62468,24.58191&q=OH3HAB-4FSK-V2
Seurantaan voi vaihtoehtoisesti käyttää vanhempaa Habhub-palvelua: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
4FSK-lähetettä voi dekoodata Horus GUI-ohjelmalla. Ohjelman asennukseen ja käyttöön löydät ohjeita osoitteessa: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX). Horus GUI toimii siten, että 432.500 MHz lähetettä tulee kuunnella USB-lähetelajia käyttäen (ylempi sivukaista) joko perinteisellä radiovastaanottimella tai SDR-ohjelmistoradiovastaanottimella, kuten RTL-SDR-USB-tikut. Vastaanotettu audio tulee viedä Horus GUI-ohjelmalle dekoodattavaksi. SDR-vastaanotinta käyttäessä on helpointa asentaa SDR++-vastaanotinohjelma ja käyttää (UDP) Network audio-ulostuloa, jolla ääni siirretään Horus GUI-ohjelmaan. Ohjeita SDR++-ohjelman ja RTL-SDR-USB-tikun käyttöön Horuksen vastaanotossa on osoitteessa: https://github.com/projecthorus/horusdemodlib/wiki/8-Using-Network-Audio-from-SDRPlusPlus
Windows- ja macOS-versiot Horus GUI:sta ovat ladattavissa osoitteessa: https://github.com/projecthorus/horus-gui/releases – Seurantaan täytyy käyttää uusinta versiota 0.3.7 tai uudempaa!
Horus GUI toimii myös Linuxilla, mutta se tulee asentaa komentoriviohjeiden mukaan:
https://github.com/projecthorus/horus-gui#usage
Käytä Horus GUI:ssa asetuksia:
– Mode: Horus Binary v1/v2 (pallo lähettää v2-versiota)
– Baudrate: 100 baud
– Enable Mask Estim.: raksi päällä
– Tone spacing: 270
– Manual Estim. Limits: ei raksia
– Enable Habitat Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon Habhubiin!
– Enable SondeHub-Ham Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon myös SondeHub Amateur-palveluun!
– Voit myös halutessasi määritellä vastaanotinasemasti tiedot kohdissa:
Callsign, Lat/Lon, Antenna, Radio, mutta nämä tiedot eivät ole pakollisia.
Horus 4FSK-lähete on taajuuksilla 432.500 MHz. Käytä vastaanotossa USB-moodia.
Lähete sisältää tavallisen APRS-paikkatietopaketin kutsulla OH3HAB-11.
APRS paikkatieto on seurattavissa netissä osoitteessa:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
APRS-paketteja voi vastaanottaa radiolla, jossa on tuki 1200 baudin APRS-lähetteelle.
APRS-taajuus on 432.500 MHz!
Voit käyttää vastaanottoon myös RTL-SDR-USB-tikkua ja Direwolf-ohjelmaa, joka lähettää APRS-tiedot nettiin seurattavaksi APRS Internet Service-palveluun. Tällöin seuranta onnistuu mm. https://aprs.fi/-palvelussa. Ohjeita Direwolfin käyttöön löytyy esimerkiksi artikkelista Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
Windows-käyttöjärjestelmällä on mahdollista käyttää esim. APRSISCE-ohjelmaa, katso lisätietoja artikkelista Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
Hämeenlinnan Radioamatöörit ry teki suunnitellusti stratosfääripallolennon SRAL101-kesäleirillä Eerikkilän urheiluopiston alueella 16.7.2022. Edellisessä artikkelissa kerroimme tarkemmin pallolennon taustatiedoista ja pallojen lähettämisestä yleisesti.
Martti OH1ON videoi tapahtuman ja video on katsottavissa YouTubessa alla:
Pallolento oli tällä kertaa pienimuotoisempi, jotta mahdollisuus lennon ja lähetyksen onnistumiseen olisi suurempi — varsinkin kun tiesimme, että lentopäivän säätila tulisi olemaan varsin vaihteleva. Pallon hyötykuormana oli ainoastaan Vaisalan RS41-radiosondi, joka lähetti APRS, Horus 4FSK ja CW-lähetteitä taajuudella 432.500 MHz. Paikalla kerholtamme palloa lähettämässä olivat totuttuun tapaan Jari OH3UW, Sami OH3EYZ sekä Mikael OH3BHX. Lisäksi saimme apua leirin järjestäjiltä ja muilta osallistujilta, kiitokset osallistujille!
Saimme lisäksi paikalle partiovieraita Malmin Tuulenkävijöistä, koska he ovat järjestämässä omaa pallolentoa 21.7.2022 (arvio) partiolaisten finnjamboree Kajo 2022-leirillä Hämeenlinnan Evolla. Kerhomme avustaa partiolaisia lennon toteutuksessa ja seurannassa.
Tuuliennusteiden mukaan lento pysyisi lähialueilla vaikka lennon kesto olisi pitkäkin ja yritimme siksi täyttää palloa melko vähän, että saavuttaisimme noin 1 m/s nousunoupeuden. Erittäin tuulisen ja osittain sateisen sään vuoksi pallon nosteen mittaus oli lähes mahdotonta, joten teimme pallon täyttämisen nopealla arviolla. Lopulliseksi nousunopeudeksi muodostuikin sitten n. 2-3 m/s, joten siksi lento jäi melko lyhyeksi, alle 3 tunnin mittaiseksi.

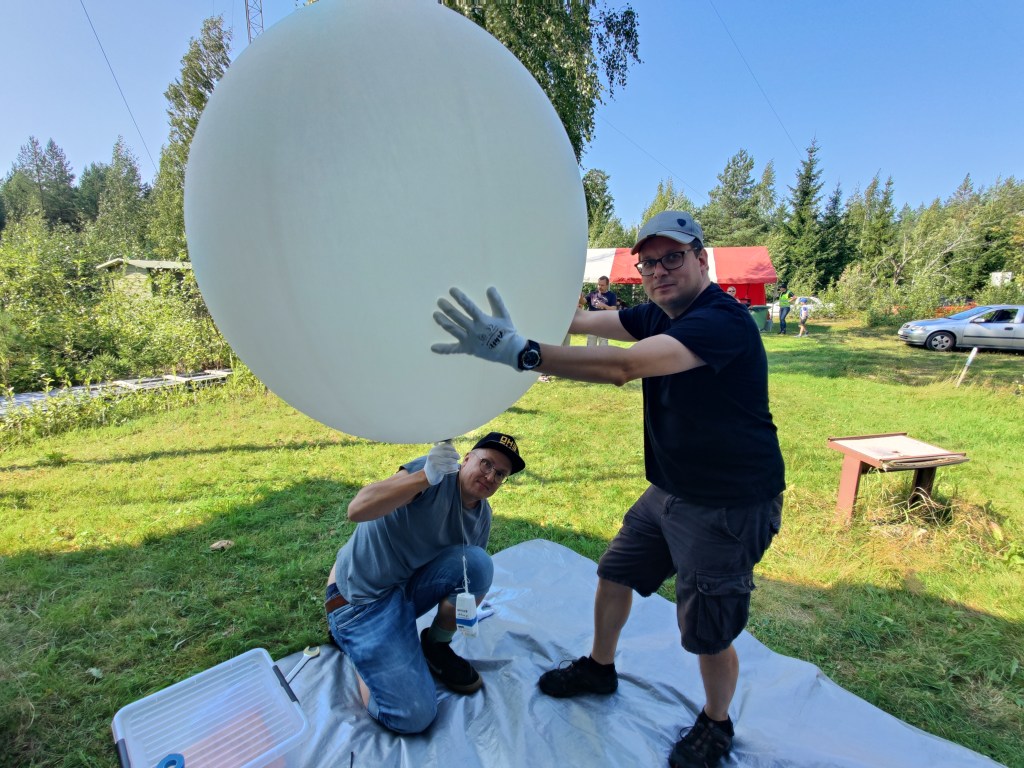

Puuskainen tuuli vaikeutti täyttöä ja etenkin pallon päästämistä ilmaan, mutta saimme lopulta pallon nousemaan ilman suurempia ongelmia.
Lopullinen lentoreitti oli ennusteen muotoinen, mutta toki paljon lyhyempi. Yläilmakehän tuulet olivat hyvin maltilliset ja pallo kohosi rauhallista tahtia aina 28.6 kilometriin ja putosi lopulta Tammelaan 10-tien pohjoispuolelle.

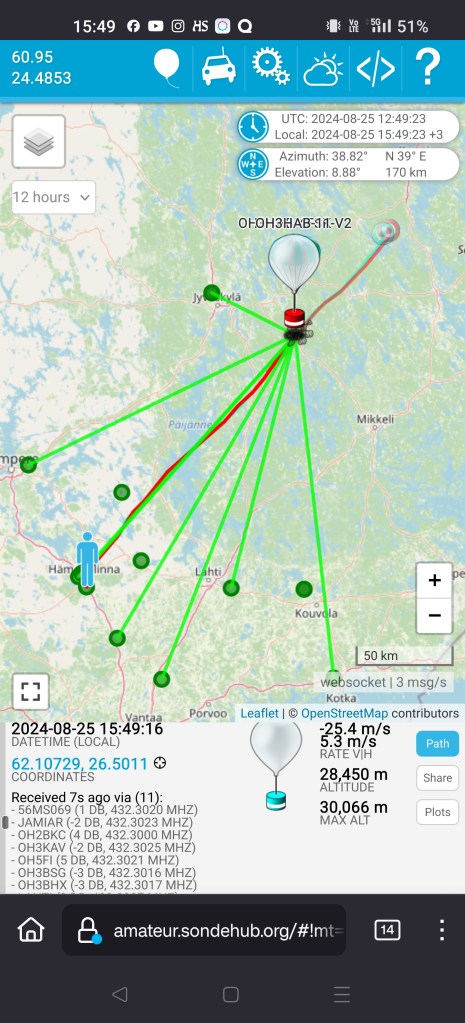

Horus 4FSK-lähetteen seuranta toimi jälleen erinomaisesti ja olimme saaneet mukaan reilun määrän vastaanottoasemia eri puolilla Suomea. Uusi SondeHub Amateur-palvelu on vakaa ja nopeasti toimiva työkalu pallojen seuraamiseen. Saimme myös joitakin kuuluvuusraportteja mm. sondin CW-majakasta — tällä kertaa CW-lähete oli ennen lentoa muutettu siten, että se oli pilkottu useampaan osaan, jotta paikkatietopaketteja oli mahdollista lähettää tasaisemmin. Kiitokset raportteja lähettäneille.
HUOM! Jos Horus GUI-vastaanottoasemasi lähettää tiedot netin kautta SondeHub Amateur-palveluun (Enable SondeHub-Ham Upload raksittuna), erillistä Horus-lokitiedostoa ei ole enää tarpeen lähettää meille. Lähetetyt tiedot on saatavilla meille suoraan SondeHub Amateur-palvelun kautta koottuna yhteen!
SondeHub Amateur-palvelu tarjoaa erillisen Grafana-työkalun, jossa on valmiita dashboard-tyylisiä kokoelmia lentojen statistiikasta helppolukuisina graafeina. Grafanassa on pääsy lentojen historiadataan, joten myös esimerkiksi aiempi OH3HAB #1-lennon tiedot ovat saatavilla, kun . SondeHub Amateur-palvelu tallettaa sekä Horus 4FSK-paikkatietoja sekä APRS-paikkatietoja APRS Internet Service-verkosta eli myös APRS-tiedot (jotka näkyvät esim. aprs.fi-palvelussa) ovat saatavilla.
Statistiikka sisältää mm. lennon korkeustiedot, nousu-/laskeutumisnopeuden, vastaanottajien signaali-kohinasuhteen (SNR) kutsumerkeittäin, lämpötilatietoja, pariston jännitteen yms.
Tarkastele tästä linkistä OH3HAB #2 lennon statistiikkaa.
Jotta pallolennon alku saadaan vastaanotettua ja merkittyä kartalle, on pallon lähetyksessä oltava mukana aina oma vastaanottoasema. Lähettimen ollessa maassa tai hyvin matalalla seurantalaitteen lähete kuuluu vain aivan lähialueella, joten vastaanottoaseman kannattaa käytännössä olla pallon lähetyspaikalla. Alla Mikaelin OH3BHX ”mobiilivastaanotin”, jossa on yksinkertainen 2m/70cm dual-bander-piiska-antenni, RTL-SDR-ohjelmistoradiovastaanotin (NooElec NESDR-USB-tikku) sekä kannettava tietokone, jossa ajetaan vastaanottoa varten GQRX ja Horus GUI-ohjelmia. Pallon lähetteen vastaanotossa tarvitaan myös toimiva nettiyhteys, jotta Horus GUI-ohjelma voi jakaa pallon paikkatiedot nettipalveluihin, kuten SondeHub Amateur. Nettiyhteys onnistui tällä kertaa jakamalla 4G-yhteys puhelimesta.
Kiitokset kerhon palloaktiiveille, kesäleirin järjestäjille sekä muille pallon seurantaan ja lähetystapahtumaan osallistuneille!
Scroll down for a summary of the text in English!
PÄIVITYS: Lento tehtiin 16.7.2022. Katso lähetysvideo, kuvia ja statistiikkatietoja lennolta OH3HAB #2-lennon raporttisivulta.
Hämeenlinnan Radioamatöörit ry, OH3AA, tekee stratosfääripallolennon osana SRAL101-kesäleirin ohjelmaa Eerikkilässä. Lähetämme pallon ilmaan lauantaina 16.7. klo 16-17 Suomen aikaa. Lento voi toki myöhästyä, jos teknisiä ongelmia ilmenee. Pallo lähetetään Eerikkilä Sport & Outdoor Resortin alueella. Tarkempi lähetyspaikka selviää leirillä lauantaina. Yritämme pallon lähetystä säästä riippumatta!
Leirin osallistujat ovat tervetulleita seuraamaan pallon lähetystä paikan päällä, missä esittelemme pallon lähetykseen tarvittavat varusteet ja seurantaan käytetyn tekniikan.
Alla on lyhyt yhteenveto stratosfääripallolennon suunnittelusta ja järjestämisestä, mikä toimii tietolähteenä pallolennoista kiinostuneille! Tämän yhteenvedon lisäksi tällä sivulla on ohjeet kesäleirillä lähetettävän pallon seurantaan, vieritä siis sivua rohkeasti alaspäin! 🙂
Stratosfääripallolennot ovat mielenkiintoisia ja hauskoja teknistieteellisiä projekteja. Alla on listattu muutamia asioita, joiden vuoksi harrastajat tekevät lentoja:
Perustarvikkeet stratosfääripallolennon järjestämiseen ovat latex-pallo, kevyt kaasu (helium tai vety), kaasun täyttölaite, sopiva naru (katkeamisvoima suositellaan olevan alle 230N, ks. lentoluvat alla) sekä seurantaan käytettävä hyötykuorma ja muut mahdolliset laitteet. Hyötykuorman ulkokuori on usein kevyt styrox-laatikko, joka ripustetaan palloon käyttämällä edellämainittua narua.
Latex-palloa tulee käsitellä ainoastaan pehmeillä käsineillä, kuten puuvillakäsineet, koska käsistä irtoavat rasvat ja lika tarttuvat pallon pintaan ja voivat aiheuttaa sen rikkoutumisen. Kaasuista helium on turvallisempi, mutta huomattavasti kalliimpi vaihtoehto. Vetyä käyttäessä täytyy huolehtia paloturvallisuudesta, koska vety on erittäin herkästi syttyvä kaasu ja sitä käyttäessä tuleekin hakea lupa kaasun käytölle jollekin yhditykselle/kerholle. Kumpaakin kaasua Suomessa on saatavilla esimerkiksi Woikosken jälleenmyyjiltä.
Kaasu toimitetaan kaasupullossa ja pallon täyttämiseen tarvitaan kaasupullon sopiva venttiili sekä tiivis muoviletku. Latex-pallojen täyttöaukko on paksumpaa materiaalia, jotta aukon voi helposti kiertää täyttöletkun tai vastaavan suukappaleen ympärille. Kun pallo on täytetty, pallo tulee sulkea esimerkiksi tavallisilla muovisilla nippusiteillä. Nippusiteisiin voi samalla kiinnittää narun, jossa hyötykuorma on kiinni. Nippusiteiden kiristyksen jälkeen niiden päälle on hyvä lisäksi kiertää päälle sähköteippiä, jotta siteet pysyvät paikallaan ja niiden terävät reunat on peitetty.
Pallon täyttämiseen tarvittava kaasun määrä riippuu useasta tekijästä: pallon koosta (kuinka paljon kaasua palloon mahtuu), hyötykuorman painosta sekä tavoitellusta nousunopeudesta. Suurempi nousunopeus johtaa käytännössä lyhyempään lentoon, koska pallo saavuttaa huippukorkeutensa nopeammin. Pallon vajaa täyttö voi johtaa myös siihen, että pallo jää ”kellumaan” tiettyyn ilmakehän kerrokseen pitkiksi ajoiksi, joten nousunopeus kannattaa yleensä määrittää hiukan liian suureksi kuin liian pieneksi.
Tarvittavan nosteen voi laskea laskureilla, joita on useampia netissä. Luotettava laskuri on esimerkiksi CUSF Burst Calculator, jota olemme käyttäneet aiemmalla OH3HAB #1-lennolla. Laskuriin syötetään pallon tyyppi, käytetty kaasu, hyötykuorman paino sekä tavoiteltava korkeus tai nousunopeus. Palloa täyttäessä pallon nosteen voi todeta esimerkiksi täyttämällä vesikanisterin laskurin ilmoittamaan painolukemaan ja kytkemällä pallon vesikanisteriin. Kun vesikanisteri alkaa nousta ilmaan, on tarvittava noste saavutettu!
Pallolennon valmisteluista ja pallon täytöstä on lisää tietoja sekä video OH3VHH-pallolennon sivulla.
HUOM! Tämä yhteenveto luvista perustuu kirjoittajan tietoihin kirjoitushetkellä (heinäkuu 2022). Varmista aina lupa-asiat suoraan Traficomilta!
Stratosfääripallon lennättämiseen Suomessa tarvitaan aina lentolupa Traficomilta. Lentosäännöissä ja määräyksissä stratosfääripalloja nimitetään termillä ”miehittämätön vapaa ilmapallo”. Lupaa tulee hakea vapaamuotoisella hakemuksella lähettämällä sähköpostiviesti Traficomin kirjaamoon. Kirjoitushetken tietojen mukana luvassa tulee olla mukana vähintään lähetyspaikka ja aikaikkuna lähetykselle, pallon hyötykuorman materiaali ja paino sekä käytettävät seuranta- tai kuvauslaitteet. Hyötykuorman paino ja tiheys määrittävät pallon luokituksen ja sille asetetut vaatimukset lennon ja lentoluvan suhteen. Nämä luokitukset on kuvattu alla linkitetyissä dokumenteissa. Lisäksi tulee huolehtia, että pallo pysyy valtakunnanrajojen sisäpuolella eli Suomessa!
Traficomin mukaan toiminnassa on noudatettava eurooppalaisia SERA -lentosääntöjä
http://eur-lex.europa.eu/LexUriServ/LexUriServ.do?uri=OJ:L:2012:281:0001:0066:FI:PDF
ja niitä täydentävää Traficomin määräystä OPS M1-1:
http://www.trafi.fi/filebank/a/1415778370/7c993005e97677f4b7e0b53455994bd5/16167-OPS_M1-1_2014_fi.pdf. Näissä dokumenteissa stratosfääripalloja nimitetään termillä ”miehittämätön vapaa ilmapallo”, joten tätä termiä etsimällä löydät olennaiset kohdat dokumenteista.
Jos pallon seurannassa käytetään radioamatöörilähettimiä, on lähettimelle haettava lisäksi erillinen radioamatöörikutsu sekä radiolupa Traficomilta. Erikoislupa on tarpeellinen, koska lähetin toimii itsenäisesti ilman valvontaa. Radioluvalle on määriteltävä lisäksi valvoja, jolla on yleisluokan radioamatöörin pätevyys. Radiolupa haetaan vapaamuotoisella hakemuksella lähettämällä sähköpostiviesti Traficomille.
Pallolento kulkeutuu lähetyksen jälkeen vapaasti ilmakehän tuulien mukana. Lähes kaikissa tapauksissa lennon hyötykuorma halutaan talteen, koska mukana on esimerkiksi kameroita tai muita mittalaitteita, jotka keräävät talteen lennon tietoja. Lisäksi on tärkeää välttää ympäristön roskaamista, joten oman lennon laitteet kannattaa etsiä ja kerätä myös ympäristön siisteyden vuoksi. Näiden syiden takia on tarpeellista seurata pallolentoa aina laskeutumispaikkaan saakka.
Lennon suunnittelussa on myös hyödyllistä käyttää tuuliennusteita pallon laskeutumispaikan arvioimiseen ennen lentoa, jotta voi etukäteen valmistautua hakemaan lennon hyötykuormaa tietyltä alueelta ja varmistua, ettei pallo lennä valtakunnanrajojen ulkopuolelle. On tärkeää huomata, että eri ilmakehän kerroksissa tuulen nopeus ja suunta voi vaihdella hyvin merkittävästi. Vaikka maan pinnalla olisikin lähes tyyntä, voi 10 kilometrin korkeudessa tuulen nopeus olla yli 100 km/h!
Stratosfääripalloharrastajat ovat kehittäneet pallolentojen tuuliennusteisiin useampia nettipalveluja. Yksi luotettava palvelu on CUSF Landing Predictor, joka tekee lentoreittiennusteen käyttämällä annettuja parametreja: lähetysaika (max 10 päivää eteenpäin), lähetyspaikka sekä nostelaskurin vaatimat tiedot: pallon tyyppi, käytetty kaasu, hyötykuorman paino sekä tavoiteltava korkeus tai nousunopeus.
Esimerkkikuvia lentoreitin ennusteesta ja toteutuneesta lennosta löydät OH3HAB #1-lennon sekä OH3VHH-lennon sivuilta.
Jotta pallon lopullinen laskutumispaikka olisi selvitettävissä, täytyy pallon hyötykuormassa olla mukana jokin seurantalaite. Seurantalaite lähettää yleensä pallon paikkatietoja (koordinaatit ja korkeus), jonka laite saa GPS-vastaanottimen avulla. Lähetteissä saattaa olla joskus muitakin tietoja, kuten sensoritietoja esim. lämpötilasta ja kosteudesta tms. Pallon lähettäjillä tulee olla tarvittavat vastaanottolaitteet seurantalaitteen lähettämien tietojen vastaanottoa varten.
Radioamatöörit käyttävät seurantaan ensisijaisesti radioamatööritaajuuksilla toimivia radiolähettimiä. Seurantaan on perinteisesti käytetty muidenkin liikkuvien kohteiden paikkatietojen seuraamiseen käytettyä APRS-modulaatiota sekä APRS Internet Service-nettipalvelua, jota voi tarkastella esimerkiksi https://aprs.fi/-kartan kautta. APRS:n haasteena on, ettei sen kuuluvuus on jokseenkin rajoittunut etenkin, kun lähettimen teho on pieni ja etäisyys lähettimeen suuri. Tämän vuoksi monilla viimeaikaisilla radioamatöörien stratosfääripallolennoilla ympäri maailman on käytetty paremmin lentojen seurantaan soveltuvaa Horus 4FSK-lähetettä, jota voi vastaanottaa tavallisella SSB-radiovastaanottimella sekä Horus GUI-tietokoneohjelmalla, joka on saatavilla Windowsile, Macille sekä Linuxille. Lisäetuna Horus GUI-vastaanotto-ohjelmassa on se, että ohjelma lähettää pallon paikkatiedot stratosfääripallojen seurantaan tarkoitettuihin nettipalveluihin, joita ovat SondeHub Amateur sekä vanhempi Habhub. Tällöin kaikkien vastaanottoasemien tiedot voidaan kerätä yhteen ja saada mahdollisimman hyvä kattavuus pallon seurannalle! Tämän artikkelin loppupuolella on ohjeita sekä APRS:n että Horus 4FSK:n vastaanottoon.
Pallolennon seurannasta ja hyötykuorman etsimisestä ja löytämisestä on lisää tietoja sekä video OH3VHH-pallolennon sivulla.
Olemme käyttäneet Hämeenlinnan Radioamatöörit ry, OH3AA:n viimeaikaisilla stratosfääripallolennoilla seurantalaitteena ensisijaisesti uudelleenohjelmoituja Vaisalan RS41-radiosondeja. RS41-sondi soveltuu pallolentojen seurantaan, koska se on jo alunperin suunniteltu kyseiseen tarkoitukseen ja RS41-sondin voi ohjelmoida lähettämään 70cm radioamatööribandilla (eli 432-438 MHz taajuusaluella) täysin ilman laitteistomuutoksia. Sondin voi ohjelmoida lähettämään APRS-, Horus 4FSK- tai CW (morse)-lähetteitä!
Suomessa Ilmatieteen laitos lähettää joka päivä RS41-radiosondeja (sääennusteita varten) mm. Jokioisilta ja sondeja on mahdollista seurata netissä SondeHub-palvelussa tai oman vastaanottoaseman avulla esimerkiksi RS41Tracker– tai radiosonde_auto_rx-ohjelmilla. Sondeja voi siis kerätä ilmaiseksi seuraamalla niiden laskeutumispaikkoja. Itse RS41-lähetinlaitteen lisäksi sondissa on mukana styrox-kotelo ja kaksi (yleensä Energizer-merkkistä) AA-kokoista litiom-ioni-paristoa, jotka ovat usein vielä sondin pudottuakin käyttökelpoisia.
Sondien seurantaan, keräämiseen ja uusiokäyttöön voi perehtyä esim. lukemalla Mikaelin, OH3BHX, VUSHF2022-tapahtumassa pitämän esitelmän Repurposing radiosondes for amateur radio high-altitude balloon tracking (englanniksi). Sondien uudelleenohjelmoinnista löydät tietoa myös RS41ng-firmware-ohjelmiston sivulta.
Alla on ohjeet Eerikkilän SRAL101-kesäleiriltä lähetettävän OH3HAB-pallon lähetteen seurantaan.
Otamme vastaan kuuluvuusraportteja pallon lähetteestä. Merkitse raporttiin nimesi, mahdollinen radioamatöörikutsusi ja vastaanottimen paikkatieto (paikkakunta ja/tai lokaattoriruutu). Raportteja voi lähettää sähköpostilla kerhomme osoitteeseen oh3aa@sral.fi!
Lennon hyötykuormana on jälleen modifioitu Vaisalan RS41-radiosondi edellisten lentojen tapaan. Sondi lähettää APRS, CW ja Horus 4FSK-lähetteitä 70 cm bandilla taajuudella 432.500 MHz. Lähetteistä Horus 4FSK on ylivoimaisesti paras lähetelaji pallon seurantaan ja tarvitset siihen SSB-vastaanottimen USB-sivukaistalla.
Pallolentoa voi seurata netistä myös ilman omaa radiolaitteistoa seuraavissa osoitteissa:
Pallolennon lähetin on radioamatöörikäyttöön uudelleenohjelmoitu Vaisalan RS41-radiosondi, joka käyttää seuraavia taajuuksia ja lähetelajeja:
Lähetysteho on noin 60 mW. Eri lähetelajit lähetetään peräkkäin, yksi kerrallaan.
Tule mukaan seuraamaan pallolentoa omalla radioasemallasi! CW-majakkaa voit vastaanottaa normaaliin tapaan pelkällä rigillä. APRS- ja Horus 4FSK-lähetteisiin tarvitset avuksi tietokonetta tai APRS-yhteensopivan radion.
Lue alta tarkemmat ohjeet kunkin lähetteen vastaanottoon.
CW-lähetteen sisältö on: kutsu OH3HAB, 6-kirjaiminen lokaattori, korkeus metreinä, maanopeus (km/h) sekä sondin sisälämpötila (C).
Esimerkki CW-sanomasta:
OH3HAB KP21FW 12345m 123 km/h 20C
CW-lähete on taajuudella 432.500 MHz
Lähete sisältää tavallisen APRS-paikkatietopaketin kutsulla OH3HAB-11.
APRS paikkatieto on seurattavissa netissä osoitteessa:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
APRS-paketteja voi vastaanottaa radiolla, jossa on tuki 1200 baudin APRS-lähetteelle.
APRS-taajuus on 432.500 MHz!
Voit käyttää vastaanottoon myös RTL-SDR-USB-tikkua ja Direwolf-ohjelmaa, joka lähettää APRS-tiedot nettiin seurattavaksi APRS Internet Service-palveluun. Tällöin seuranta onnistuu mm. https://aprs.fi/-palvelussa. Ohjeita Direwolfin käyttöön löytyy esimerkiksi artikkelista Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
Windows-käyttöjärjestelmällä on mahdollista käyttää esim. APRSISCE-ohjelmaa, katso lisätietoja artikkelista Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
Lähetin lähettää Horus 4FSK (versio 2) paikkatietopaketin muutama kerta peräkkäin, nimi OH3HAB-4FSK-V2.
Horus-paikkatieto seurattavissa netissä SondeHub Amateur-palvelussa osoitteessa: https://amateur.sondehub.org/#!mt=Mapnik&mz=7&qm=3h&mc=61.62468,24.58191&q=OH3HAB-4FSK-V2
Seurantaan voi vaihtoehtoisesti käyttää vanhempaa Habhub-palvelua: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
4FSK-lähetettä voi dekoodata Horus GUI-ohjelmalla. Ohjelman asennukseen ja käyttöön löydät ohjeita osoitteessa: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX). Horus GUI toimii siten, että 432.500 MHz lähetettä tulee kuunnella USB-lähetelajia käyttäen (ylempi sivukaista) joko perinteisellä radiovastaanottimella tai SDR-ohjelmistoradiovastaanottimella, kuten RTL-SDR-USB-tikut. Vastaanotettu audio tulee viedä Horus GUI-ohjelmalle dekoodattavaksi. SDR-vastaanotinta käyttäessä on helpointa asentaa SDR++-vastaanotinohjelma ja käyttää (UDP) Network audio-ulostuloa, jolla ääni siirretään Horus GUI-ohjelmaan. Ohjeita SDR++-ohjelman ja RTL-SDR-USB-tikun käyttöön Horuksen vastaanotossa on osoitteessa: https://github.com/projecthorus/horusdemodlib/wiki/8-Using-Network-Audio-from-SDRPlusPlus
Windows- ja macOS-versiot Horus GUI:sta ovat ladattavissa osoitteessa: https://github.com/projecthorus/horus-gui/releases – Seurantaan täytyy käyttää uusinta versiota 0.3.7 tai uudempaa!
Horus GUI toimii myös Linuxilla, mutta se tulee asentaa komentoriviohjeiden mukaan:
https://github.com/projecthorus/horus-gui#usage
Käytä Horus GUI:ssa asetuksia:
– Mode: Horus Binary v1/v2 (pallo lähettää v2-versiota)
– Baudrate: 100 baud
– Enable Mask Estim.: raksi päällä
– Tone spacing: 270
– Manual Estim. Limits: ei raksia
– Enable Habitat Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon Habhubiin!
– Enable SondeHub-Ham Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon myös SondeHub Amateur-palveluun!
– Voit myös halutessasi määritellä vastaanotinasemasti tiedot kohdissa:
Callsign, Lat/Lon, Antenna, Radio, mutta nämä tiedot eivät ole pakollisia.
Horus 4FSK-lähete on taajuuksilla 432.500 MHz. Käytä vastaanotossa USB-moodia.
ENGLISH VERSION OF THE TEXT BELOW
Club Hämeenlinnan Radioamatöörit ry, OH3AA, will launch a high-altitude balloon during the Finnish Amateur Radio League (SRAL) summer camp as a part of the programme. We will attempt launch on July 16th around 13:00-14:00 UTC (16:00-17:00 EEST). The launch site is in Eerikkilä Sport & Outdoor Resort, Finland.
You can send us reports about reception of the balloon transmission. Please include your name, possible call sign and your receiver location (city and/or locator square) in the report. The reports can be sent via email to our club email address oh3aa@sral.fi!
The flight payload is a modified Vaisala RS41 radiosonde. The sonde will transmit APRS, CW and Horus 4FSK modes. Horus 4FSK has an excellent performance for tracking the balloon. An SSB receiver on USB side band is necessary for receiving Horus 4FSK.
You can also follow the flight without any radio hardware via the following services:
The flight payload transmitter uses the following frequencies and modes:
Transmit power is 60 mW.
Join us to receive the flight transmissions using your own station equipment. The CW beacon can be received as usual on a regular ham radio rig. The APRS and Horus 4FSK require use of a computer or a rig that supports APRS reception.
See more details below about receiving each mode.
The CW transmission content includes: the call sign OH3HAB, 6-letter Maidenhead locator, altitude in meters, ground speed in km/h and the internal temperature of the sonde in degrees of Celsius.
An example of the CW transmission would be:
OH3HAB KP21FW 12345m 123 km/h 20C
The CW transmission frequency is 432.500 MHz.
The APRS transmission consists of regular APRS location reports using call sign OH3HAB-11.
You can follow the flight using the APRS location reports via the aprs.fi website:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
The APRS packets can be received using any standard 1200-baud APRS receiver.
The APRS transmission frequency is 432.500 MHz!
You can build an affordable and easy APRS IGate receiver using an RTL-SDR receiver USB stick and the Direwolf software, which delivers APRS data to the APRS Internet Service. This data is visible in the https://aprs.fi/ website, for example. For more information about using Direwolf, see: Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
For a Windows-based solution using APRSISCE, see Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
The sonde transmits Horus 4FSK (version 2) location in bursts of multiple packets using name OH3HAB-4FSK-V2.
You can follow the flight using the Horus location information via the new SondeHub Amateur website: https://amateur.sondehub.org/#!mt=Mapnik&mz=7&qm=3h&mc=61.62468,24.58191&q=OH3HAB-4FSK-V2
Alternatively, you can use the older Habhub website to track the flight: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
You can decode the Horus 4FSK transmissions using the Horus GUI application. See further instructions for installation and usage at: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX). If you’re using an SDR-receiver, such an RTL-SDR USB stick for reception, you can follow instructions to use the SDR++ application for reception here: https://github.com/projecthorus/horusdemodlib/wiki/8-Using-Network-Audio-from-SDRPlusPlus
The Windows and macOS versions of Horus GUI are available at: https://github.com/projecthorus/horus-gui/releases – Please use version 0.3.7 or newer!
Horus GUI is also available on Linux, but it is necessary to use command-line based installation according to the instructions at: https://github.com/projecthorus/horus-gui#usage
Use the following settings in Horus GUI for reception:
– Mode: Horus Binary v1/v2 (the transmitter uses v2)
– Baudrate: 100 baud
– Enable Mask Estim.: checked
– Tone spacing: 270
– Manual Estim. Limits: not checked
– Enable Habitat Upload: checked, which will share the balloon location in Habhub!
– Enable SondeHub-Ham Upload: checked, which will share the balloon location also in SondeHub Amateur service!
– You can also share details about your receiver station by entering:
Callsign, Lat/Lon, Antenna, Radio, but this information is optional.
The Horus 4FSK transmission frequency is 432.500 MHz. Use the USB mode for reception.
Sunnuntain 26.6. stratosfääripallolento (lue pallon lähetteistä lisää täältä) onnistui tekniseltä kannalta erinomaisesti. Pallolennon tarkoitus oli ensisijaisesti kokeilla CW- sekä Horus 4FSK-lähetyslajeja ja niiden etenemistä 80m HF-bandilla, kun lähettimenä on RS41-radiosondin ohjaama Silabs Si5351-kellogeneraattori. 80m bandin keli oli ionosfäärin tilanteen vuoksi erittäin huono ja lisäksi mukana oli kesäistä E-kerroksen etenemistä (sporadinen E), joten pallon lähetteen kuuluvuus HF-puolella ei ollut aivan toivotun kaltainen. Lue tämän artikkelin lopusta lisää kuuluvuusraporteista!
Kiitos kaikille pallolennon järjestäjille, paikalla mukana olleille sekä vastaanottoasemille!
Pallon ja Vaisalan RS41-radiosondiin perustuvan lähettimen lähetys oli kerholaisillemme sujuvaa aiemman kokemuksen peruseella. Tällä kerralla käytimme edullista, pientä ja kevyttä Hwoyee 200g latex-palloa, koska lähettimen paino lisäantenneineen oli reilusti alle 200 grammaa.
Käytimme jälleen tuuliennusteeseen erinomaista CUSF Landing Predictor-nettipalvelua ja tuuliennuste vetytäyttöiselle 200g pallolle lentomme mukaisilla parametreilla veisi pallon Hämeenlinnasta koillisen suuntaan Evolle ja pallon maksimikorkeus olisi noin 20 kilometriä:
Käytimme pallon täyttämiseen jälleen Woikoskelta tilattua vetyä sen edullisen hintansa vuoksi (verrattuna kalliiseen heliumiin). Toki varovaisuus on tärkeää helposti syttyvän kaasun kanssa. Tarvittavan nosteen laskemiseen käytimme CUSF Burst Calculator-työkalua, jonka perusteella laskimme tarvitsevamme pallolle noin 500 gramman nostovoiman, jotta ~140 gramman lähetin saavuttaa 5 m/s nousunopeuden. Tällä suureella nousunopeudella halusimme varmistaa, että lento on melko lyhyt, noin 1.5 tuntia, ja ettei se laskeudu järveen.
Lähettimessä oli 80 metrin bandin lähetettä varten puoliaaltodipoli, jonka oli valmistettu ohuesta kuparilangasta sekä sen tueksi kierretystä siimasta. Itse lähetin roikkui antennin keskellä antennin syöttöä varten ja antennin toinen pää solmittiin pallossa kiinni olevaan naruun.
Siirsimme pallon sekä lähetimen antenneineen kerhotalon takana olevalle aukealle lähetystä varten, jotta pitkä antennilanka ei tarttuisi puihin tai kerhon mastoihin. Siirtoon tarvittiinkin useampi henkilö 🙂
Sää oli pallon lähetyksen kannalta erinomainen vähäisen tuulen ansiosta. Kuumuuskaan (lämpötila kohosi jopa 30C asteeseen) ei juuri tekemistämme haitannut 🙂
Alla Twitter-upotuksessa vielä Samin OH3EYZ kuvaama video pallon lähetyksestä:
Lentoa seurasi kymmeniä asemia, joista ainakin yli kymmenen vastaanotti Horus 4FSK-lähetteitä 70cm ja 80m bandeilla. Joidenkin asemien paikkatiedot näkyivät myös SondeHub Amateur-palvelussa lennon aikana:
Pallolento kesti noin 2 tuntia ja lennon maksimikorkeus oli 27348m. Lentoreitti oli muutoin ennusteen mukainen, mutta noin 7 kilometrin ylitys ennustettuun maksimikorkeuteen verrattuna vei pallon laskeutumispaikkaa jonkin verran pohjoiseen.
SondeHub Amateur-palvelun Horus 4FSK-lähetteeseen perustuva seuranta toimi APRS:ää luotettavammin ja antoi seuraavanlaisen lentoreitin oikealla maksimikorkeudella 27348m.
Paikkatietojen lähetysjärjestyksestä johtuen (yksi bandi ja yksi moodi kerrallaan) vastaanottoasemamme eivät saaneet aivan tarkkaa laskeutumispaikkaa, vaan vastaanotimme viimeiset Horus-paikkatiedot reilun kilometrin korkeudesta. Laskeutumispaikka oli kuitenkin suunnilleen tiedossa ja koska se oli melko lähellä Michael OH2AUE:n QTH:ta, hän kävi tarkistamassa saisiko lopullisen paikan vielä dekoodattua lähetteestä. Pallon lähetin kun jää päälle laskeutumisen jälkeenkin!
Michael OH2AUE kuunteli 80 metrin lähetettä ajaen lähelle putoamispaikkaa ja vastaanottikin pian aina vain voimistuvan signaalin. Alaskantielle poikettuaan signaali oli jo erittäin voimakas ja Michael huomasi pian sondin roikkuvan aivan tien vieressä suunnilleen silmien korkeudella. Tämän helpompaa lähettimen talteen keräämistä ei voisi oikein toivoakaan! 🙂
Michael OH2AUE sai vielä dekoodattua lopullisen laskutumispaikan tiedot omalta videoltaan:
Kerho sai muutamia kuuluvuusraportteja sekä 70cm että 80m bandien lähetteistä, kiitokset kaikille raportin lähettäneille!
70 cm lähetteiden kuuluvuutta oli arvioitu jo aiemmin ja todettu Horus 4FSK-lähetteen olevan täysin ylivertainen AFSK-moduloituun APRS:ään verrattuna. Näin saimme todeta jälleen, sillä Horus 4FSK-lähetteen pystyi dekoodaamaan satojen kilometrien päästä käytännössä lähes heti, kun pallo oli radiohorisontin yläpuolella. Pallon seurantaan 7c0m bandi Horus-lähetteellä onkin varmatoiminen yhdistelmä ja sitä kannattaa käyttää jatkossakin.
Muutamia esimerkkejä raporteista:
80 metrin keli oli melko huono johtuen ionosfäärin heijastavan kerroksen heikkoudesta, D-kerroksen vaimennuksesta sekä sporadisesta E-kelistä. Tämän vuoksi kotimaan kuuluvuus vaihteli huomattavasti paikasta riippuen. Ulkomailta saatuja 80m bandin raportteja ei toistaiseksi ole saapunut.
Jos ionosfäärin tila olisi parempi, kuuluvuus olisi huomattavasti parempi. Lennon HF-lähetteen kokeilulla haettiinkin nimenomaan kotimaan ja lähialueiden kuuluvuutta.
Jatkossa saatamme kokeilla eri HF-bandien ja erilaisten HF-antennien käyttöä pallolennoilla!
Raportteja:
Hämeenlinnan Radioamatöörit ry, OH3AA:n pallolento kutsulla OH3HAB lähestyy: lähetämme pallon ilmaan sunnuntaina 26.6. klo 14-15 Suomen aikaa. Lento voi toki myöhästyä, jos teknisiä ongelmia ilmenee.
Tällä lennolla on mukana 70cm bandin lisäksi myös CW- sekä 4FSK-lähetteet 80 metrin bandilla taajuuksilla 3.595 MHz ja 3.607 MHz. Lähetysteho on 70cm bandilla noin 60 mW ja 80 metrin bandilla noin 20 mW.
Katso tarkemmat tiedot lähetteistä, seurannasta ja vastaanotosta lennon sivulta.
Read more about the flight in English (scroll down for English text).
Kerhomme piti perjantain 17.6. 160m aktiviteetti-illan Evon Syrjänalusen laavulta. Paikalle saapuivat jo klo 16 jälkeen Jari OH3KRH, Sampsa OH3HES, Timo OH3CT sekä Antti OH3UDT asemaa pystyttämään. Myöhemmin mukana olivat myös Martti OH1ON, Mikael OH3BHX sekä Michael OH2AUE. Operaattoreina itse 160m aktiviteetissa olivat ainakin Jari OH3KRH, Timo OH3CT, Mikael OH3BHX, Michael OH2AUE ja Antti OH3UDT.
Kusoja kertyi hitaahkosti alkuillasta, mutta 160m bandin kelin parantuessa auringon laskiessa yhteyksiä syntyi paremmin myös pohjoiseen. Asemamme sai workkia sekä CW:llä että phonella erikseen ja aktivointi tuottikin yhteensä 256 kusoa. Samalla aktivoimme Flora&Fauna-alueen OHFF-0644 Evon Alue.
Kiitokset kaikille kerhon toimintaan osallistuneille sekä aktivoinnissa yhteyksiä pitäneille!
Aloitamme aseman pystytyksen laavulla perjantaina klo 17:00!
Kerhokirjeessä ja kotisivuilla mainittu 160m aktiviteetti-ilta perjantaina 17.6. lähestyy. Tarkoitus on mennä Evolle Syrjänalusen laavulle ja pidellä sieltä kusoja. Edellisessä kerhoillassa laitettiinkin 160m end-fed antenni jo aluilleen! Laavun paikka löytyy tästä Evon alueen kartasta, paikalle voi ajaa autolla Saukonojantielle.
Jos olet kiinnostunut lähtemään mukaan, ilmoita siitä parilla rivillä kerhon sähköpostiin oh3aa@sral.fi. Tämä lähinnä siksi, että tiedämme suunnitella kalustoa ja logistiikkaa reissusta kiinnostuneiden kanssa. Ilmoittautuminen ei ole sitova.
Jos et tällä kertaa pääse mukaan, niin aina on mahdollisuus osallistua vasta-asemana! (Vielä on toki myös aikaa kötöstellä sopiva antenni ;-))
Scroll down for the English version of the text!
SCHEDULE UPDATE: We will attempt launch on June 26th around 11:00-12:00 UTC (14:00-15:00 EEST).
UPDATE: The flight has a new call sign OH3HAB (OH3VHH is no longer in use)!
AIKATAULUPÄIVITYS: Lähetämme pallon ilmaan sunnuntaina 26.6. klo 14-15 Suomen aikaa. Lento voi toki myöhästyä, jos teknisiä ongelmia ilmenee.
PÄIVITYS: Lennon lähetteen uusi kutsu on OH3HAB (eli OH3VHH ei ole enää käytössä)!
Hämeenlinnan Radioamatöörit ry, OH3AA, tekee stratosfääripallolennon. Lähetämme pallon ilmaan sunnuntaina 26.6. klo 14-15 Suomen aikaa. Lento voi toki myöhästyä, jos teknisiä ongelmia ilmenee. Pallo lähetetään Hämeenlinnan Miemalasta.
Otamme vastaan myös kuuluvuusraportteja pallon lähetteestä sekä 70 cm että 80 m bandeilta. Merkitse raporttiin nimesi, mahdollinen radioamatöörikutsusi ja vastaanottimen paikkatieto (paikkakunta ja/tai lokaattoriruutu). Raportteja voi lähettää sähköpostilla kerhomme osoitteeseen oh3aa@sral.fi!
Lennon hyötykuormana on jälleen modifioitu Vaisalan RS41-radiosondi edellisten lentojen tapaan. Tällä kerralla mukana on lisälähetin sekä dipoli 80 metrin bandille, jotta sondi voi lähettää CW ja Horus 4FSK-lähetteitä myös HF-taajuusalueella. Lähetteistä Horus 4FSK on ylivoimaisesti paras lähetelaji pallon seurantaan ja tarvitset siihen SSB-vastaanottimen USB-sivukaistalla.
Pallolentoa voi seurata netistä myös ilman omaa radiolaitteistoa seuraavissa osoitteissa:
Pallolennon lähetin käyttää seuraavia taajuuksia ja lähetelajeja:
Lähetin toimii yhdellä taajuudella kerrallaan, joten taajuudella kannattaa odottaa hetki lähetettä. Huomaa, että Horus 4FSK-lähete käyttää eri nopeutta 80 metrillä!
Lähetysteho on 70cm bandilla noin 60 mW ja 80 metrin bandilla noin 20 mW.
Tule mukaan seuraamaan pallolentoa omalla radioasemallasi! CW-majakkaa voit vastaanottaa normaaliin tapaan pelkällä rigillä. APRS- ja Horus 4FSK-lähetteisiin tarvitset avuksi tietokonetta tai APRS-yhteensopivan radion.
Lue alta tarkemmat ohjeet kunkin lähetteen vastaanottoon.
CW-lähetteen sisältö on: kutsu OH3HAB, 6-kirjaiminen lokaattori, korkeus metreinä, maanopeus (km/h) sekä sondin sisälämpötila (C).
Esimerkki CW-sanomasta:
OH3HAB KP21FW 12345m 123 km/h 20C
CW-lähete on ainoastaan taajuudella 3.595 MHz eli 80m bandilla.
Lähete sisältää tavallisen APRS-paikkatietopaketin kutsulla OH3HAB-11.
APRS paikkatieto on seurattavissa netissä osoitteessa:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
APRS-paketteja voi vastaanottaa radiolla, jossa on tuki 1200 baudin APRS-lähetteelle.
Huomaa, että myös APRS-taajuus on 432.500 MHz eli 70 cm bandilla!
Voit käyttää vastaanottoon myös RTL-SDR-USB-tikkua ja Direwolf-ohjelmaa, joka lähettää APRS-tiedot nettiin seurattavaksi APRS Internet Service-palveluun. Tällöin seuranta onnistuu mm. https://aprs.fi/-palvelussa. Ohjeita Direwolfin käyttöön löytyy esimerkiksi artikkelista Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
Windows-käyttöjärjestelmällä on mahdollista käyttää esim. APRSISCE-ohjelmaa, katso lisätietoja artikkelista Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
Lähetin lähettää Horus 4FSK (versio 2) paikkatietopaketin muutama kerta peräkkäin, nimi OH3HAB-4FSK-V2.
Horus-paikkatieto seurattavissa netissä Habhub-palvelussa osoitteessa: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
4FSK-lähetettä voi dekoodata Horus GUI-ohjelmalla, jonka saa Windowsille ja
macOS:lle yksinkertaisen asennusohjelman avulla, ks. Downloads-linkki osoitteessa: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX)
Windows- ja macOS-versiot Horus GUI:sta ovat ladattavissa osoitteessa: https://github.com/projecthorus/horus-gui/releases – Seurantaan täytyy käyttää uusinta versiota 0.3.7 tai uudempaa!
Horus GUI toimii myös Linuxilla, mutta se tulee asentaa komentoriviohjeiden mukaan:
https://github.com/projecthorus/horus-gui#usage
Käytä Horus GUI:ssa asetuksia:
– Mode: Horus Binary v1/v2 (pallo lähettää v2-versiota)
– Baudrate: 70 cm bandille -> 100 baud, 80m bandille -> 50 baud
– Enable Mask Estim.: raksi päällä
– Tone spacing: 270
– Manual Estim. Limits: ei raksia
– Enable Habitat Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon Habhubiin!
– Enable SondeHub-Ham Upload: raksi päällä, niin jaat vastaanotetun paikkatiedon myös SondeHub Amateur-palveluun!
– Voit myös halutessasi määritellä vastaanotinasemasti tiedot kohdissa:
Callsign, Lat/Lon, Antenna, Radio, mutta nämä tiedot eivät ole pakollisia.
Horus 4FSK-lähete on taajuuksilla 432.500 MHz (70 cm bandi) sekä 3.607 MHz (80m bandi). Käytä vastaanotossa USB-moodia.
ENGLISH VERSION OF THE TEXT BELOW
Club Hämeenlinnan Radioamatöörit ry, OH3AA, will launch a high-altitude balloon in late June. We will attempt launch on June 26th around 11:00-12:00 UTC (14:00-15:00 EEST). The launch site is in Hämeenlinna, Finland.
You can send us reports about reception of the balloon transmission on both 70 cm and 80-meter bands. Include your name, possible call sign and your receiver location (city and/or locator square) in the report. The reports can be sent via email to our club email address oh3aa@sral.fi!
The flight payload is a modified Vaisala RS41 radiosonde. This time we have added a transmitter for the 80m band, where the sonde will transmit on CW and Horus 4FSK modes. Horus 4FSK has an excellent performance for tracking the balloon. An SSB receiver on USB side band is necessary for receiving Horus 4FSK.
You can also follow the flight without any radio hardware via the following services:
The flight payload transmitter uses the following frequencies and modes:
The transmitter is active on one band at a time, so there will be pauses in transmissions if you follow a single frequency. Please note that the Horus 4FSK mode uses different baud rates on 70 cm and 80-meter bands.
Transmit power is 60 mW on the 70cm band and about 20 mW on the 80-meter band.
Join us to receive the flight transmissions using your own station equipment. The CW beacon can be received as usual on a regular ham radio rig. The APRS and Horus 4FSK require use of a computer or a rig that supports APRS reception.
See more details below about receiving each mode.
The CW transmission content includes: the call sign OH3HAB, 6-letter Maidenhead locator, altitude in meters, ground speed in km/h and the internal temperature of the sonde in degrees of Celsius.
An example of the CW transmission would be:
OH3HAB KP21FW 12345m 123 km/h 20C
The CW transmission is present only on frequency 3.595 MHz (80 m band).
The APRS transmission consists of regular APRS location reports using call sign OH3HAB-11.
You can follow the flight using the APRS location reports via the aprs.fi website:
https://aprs.fi/#!mt=roadmap&z=11&call=a%2FOH3HAB-11&timerange=3600&tail=3600
The APRS packets can be received using any standard 1200-baud APRS receiver.
Please note that the APRS transmissions are present only on frequency 432.500 MHz (70 cm band)!
You can build an affordable and easy APRS IGate receiver using an RTL-SDR receiver USB stick and the Direwolf software, which delivers APRS data to the APRS Internet Service. This data is visible in the https://aprs.fi/ website, for example. For more information about using Direwolf, see: Setting up a Raspberry Pi based APRS RX IGate with an RTL-SDR.
For a Windows-based solution using APRSISCE, see Decoding APRS with SDR#, APRSISCE32 and an RTL-SDR.
The sonde transmits Horus 4FSK (version 2) location in bursts of multiple packets using name OH3HAB-4FSK-V2.
You can follow the flight using the Horus location information via the Habhub website: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=61.66841,25.51358&q=OH3HAB-4FSK-V2
You can decode the Horus 4FSK transmissions using the Horus GUI application, which can be set up on Windows and macOS using a simple installer. See further instructions at: https://github.com/projecthorus/horusdemodlib/wiki/1.1-Horus-GUI-Reception-Guide-(Windows-Linux-OSX)
The Windows and macOS versions of Horus GUI are available at: https://github.com/projecthorus/horus-gui/releases – Please use version 0.3.7 or newer!
Horus GUI is also available on Linux, but it is necessary to use command-line based installation according to the instructions at: https://github.com/projecthorus/horus-gui#usage
Use the following settings in Horus GUI for reception:
– Mode: Horus Binary v1/v2 (the transmitter uses v2)
– Baudrate: 70 cm band -> 100 baud, 80 m band -> 50 baud
– Enable Mask Estim.: checked
– Tone spacing: 270
– Manual Estim. Limits: not checked
– Enable Habitat Upload: checked, which will share the balloon location in Habhub!
– Enable SondeHub-Ham Upload: checked, which will share the balloon location also in SondeHub Amateur service!
– You can also share details about your receiver station by entering:
Callsign, Lat/Lon, Antenna, Radio, but this information is optional.
The Horus 4FSK transmission is present on frequencies 432.500 MHz (70 cm band) and 3.607 MHz (80-meter band). Use the USB mode for reception.
Tervehdys kaikille!
Niin siinä sitten kävi, että kerhon vuosikokous valitsi tämän kirjeen kirjoittajan uudeksi
puheenjohtajaksi Jarin OH3KRH väistyttyä pj:n paikalta. Ihan taka-alalle Jari ei kuitenkaan jättäydy, sillä hän toimii kerhomme uutena rahastonhoitajana. Haluan kerhon puolesta kiitää Jaria tämän panoksesta yhdistyksemme toiminnan pyörittämisessä!
Voisin tässä kirjeen alussa esittäytyä muutamalla lauseella. Nimeni on Sami OH3EYZ ja olen aloittanut radioamatööriharrastuksen vuonna 2016. Tuolloin en vielä tiennyt kuinka monipuolisen ja kiehtovan harrastuksen pariin olinkaan päätynyt! On ollut myös hienoa huomata että kerhostamme löytyy kovan luokan osaajia sekä kusoilun että tekniikan saralta, joilta kysyä neuvoa tarvittaessa. Ennen puheenjohtajakautta toimin muutaman vuoden kerhon rahastonhoitajana.
Kerhon vuosikokous järjestettiin kerhotalolla 14.3.2022. Kokouksessa käsiteltiin mm. kerhon toimintakertomus ja rahatilanne. Vastuuvapaudet myönnettiin kuten ennenkin.
Kerhon uudeksi hallitukseksi valittiin:
Kerhon talouden suunta todettiin heikoksi. Viime tilikausi oli hieman yli 2100€ alijäämäinen (miinusmerkkinen). Omalta osaltaan tappion suuruuteen vaikutti kohonnut sähkön hinta sekä odotettua pienemmäksi jääneet tulot. Täysi yllätys tappio ei ollut, sillä kerhomme talousarvio vuodelle 2021 oli 1350€ alijäämäinen. Kovin montaa
vuotta ei mene ennen kuin kerhon rahavarat on käytetty – jos siis otamme takkiin 2000€/vuosi.
Kokous päättikin äänestyksen jälkeen, että jäsenmaksu seuraavalle vuodelle on 40 €. Perhe-, nuoriso- ja kannattajajäsenen maksuihin ei tullut muutoksia, eli ne ovat 10 € vuodelta.
Jos haluat osallistua kerhon toiminnan mahdollistamiseen jäsenmaksun lisäksi, voit laittaa ylimääräistä kerhon tilille tai lahjoittaa tarpeetonta kalustoa myytäväksi.
Kerhoillat ovat totutusti maanantaisin alkaen klo 18. Kerhoilloissa on loistava mahdollisuus tutustua muihin samanhenkisiin harrastajiin ja kenties innostua jostain harrastuksen uudesta puolesta. Jos et ole aiemmin käynyt, niin rohkeasti mukaan!
Kerholla pääset myös esim. 3D-tulostamaan osia omiin projekteihin tai opettelemaan kerhon etäohjattavan radioaseman käyttöä. Asemaan on saatu nyt liitettyä etöohjattava linukka, joten kilowattimiehet ja -naiset pääsevät myös nauttimaan oikeuksistaan täysimääräisesti 🙂
17.6.2022 lähtee kerholta jonkinlainen rytmiryhmä Evolle Syrjänalusen laavulle pitämään yhteyksiä, mm. perjantain 160m bandin aktiviteetti-illan. Kyseinen paikka on myös OHFF-aluetta (OHFF-0644 Evon alue), joten alueen aktivointikin on mahdollista. Alustavan suunnitelman mukaan olisi tarkoitus myös yöpyä paikalla. Tässä on loistava tilaisuus tutustua kusojen pitämiseen maastosta. Tarkempia tietoja tapahtumasta ilmaantuu kerhon nettisivuille lähempänä h-hetkeä.
Autamme Riihimäen kerhoa (OH3AD) SRAL101-kesäleirin järjestämisessä 14.-17.7.2022. Meille kuuluisi näillä näkymin ainakin leirin vastaanottopisteen hoitaminen. Tarvitsisimme tähän useamman vapaaehtoisen, jotta kenenkään ei tarvitsisi hoitaa hommaa koko päivää. Jos sinulla on mahdollisuus osallistua vaikka joku aamu- tai iltapäivä, niin ota yhteyttä kerhoon lähettämällä meille viesti.
Perinteiset Rompepäivät järjestetään kerholla sunnuntaina 21.8.2022.
Mukavaa alkanutta vuotta kaikille!
Terveisin puheenjohtaja,
Sami Helminen / OH3EYZ
Hämeenlinnan Radioamatöörit ry
